        無閥濾池工作原理

　　原水經進水分配槽后，由進水管進入虹吸管上升管，再經頂蓋下面的擋板均勻分布在濾料層上，濾后水經連通渠上升到?jīng)_洗水箱，經溢流堰流入清水池。隨著過濾時間的增加，濾料層水頭損失逐漸增加，虹吸上升管水位相應升高，當水位上升到虹吸輔助管管口時，水從輔助管流下，管中形成的真空帶動下降管中的水流一起流入，而使管中的真空急劇增加，形成反沖洗，當水箱水位下降到虹吸破壞斗時，沖洗結束，過濾重新開始。

　　工藝特點

　　無閥門，可實現自動過濾自動反沖洗，操作管理方便;但池體結構復雜，濾料處于封閉結構中，裝、卸困難;池體較高。

　　應用范圍 :

　　多用于中、小型給水工程或污水的深度處理

　　特制無閥濾池利用自來水行業的無閥濾池改造而成的高效過濾設備，它采用虹吸原理進水和排走洗砂水，并利用小阻力配水系統和池體本身的水箱來進行反沖洗，且可輔以氣、水強制反沖洗。多層濾料級配科學合理，截污能力強，出水濁度低。 原水由進水管送入池內，經過濾層自上而下地過濾，清水即從連通管注入沖洗水箱內貯存，水箱充滿后，通過出水管入清水池。濾層不斷截留懸浮物，造成濾層阻力的逐漸增加，因而促使虹吸管內的水位不斷的升高，當水位達到虹吸輔助管管口時，便發生虹吸作用。這時，沖洗水箱中的水自下而上地通過濾層，對濾料進行反沖洗。當沖洗水箱水面降至虹吸破壞管時，空氣進入虹吸管，破壞虹吸作用。濾池反沖洗結束，進入下一個周期。

　　突出優點

　　★投資省、運行費用低;

　　★管理簡單;易于自動化控制;

　　★無大型閥門及相應電動、水力控制設備;

　　★氣、水反沖洗效果好，濾料使用壽命長;

　　★可人工設定反沖洗強度

　　★濾料層濾速快，過濾周期長;

　　★用于污水處理時應調整濾料級配。

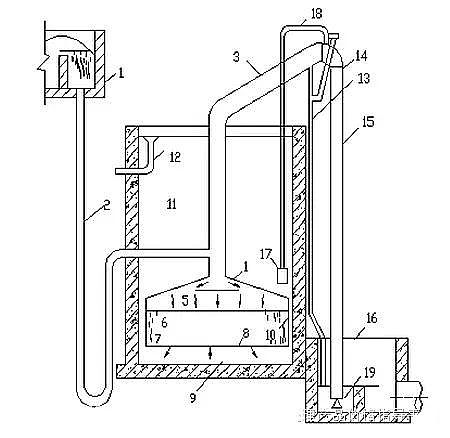

　　1.高位進水槽;2.進水管;3.虹吸上升管;4.頂蓋;5.布水檔板;6.濾料;7.承托層;8.格柵;9.集水區 ;10.連通管(渠);11.沖洗水箱;12.出水管;13.虹吸輔助管;14.抽氣管;15.虹吸下降管;16.排水井;17.虹吸破壞斗;18.虹吸破壞管;19.反沖洗強度調節器
