椰殼活性炭廠家診斷反滲透膜系統的問題與采取措施

　　椰殼活性炭生產廠家生產廠家與銷售一體化，椰殼活性炭、果殼活性炭、柱狀活性炭、粉狀活性炭，2018年最新椰殼活性炭價格報價關注仁源水處理活性炭產品中心。反滲透膜系統是一種標準的水處理技術，多年來逐漸得到越來越多的認可。便捷的設計程序，有用的宣傳資料和認知水平的提高使這項技術變得更加普遍。例如，如今反滲透技術已不再局限于工業用水處理的設施，也應用于家庭的自來水處理。

　　但是無論在何種應用中，膜過濾過程中所發現的基本問題都沒有改變，即：

　　脫鹽率下降

　　過濾性能降低(流量減少或壓力更高)

　　在出現此類問題時，首先要明確水質或溫度是否發生了變化。為了更便于查找問題，記錄溫度、流量、壓力、產量和電導率等基本參數很重要。另外，測量不同水濃度前后的壓力損失也很有幫助。

　　對這些數據進行標準化，即數據要與標準情況相比較，以便評估性能變化是由于系統還是流量參數改變而引起的。為此，膜制造商會免費提供計算表格。此外，檢查測量設備、阻垢劑投加裝置和離子交換系統等設備部件是否正常運行也至關重要。

　　如果在標準化條件下，數據偏差如下：

　　透鹽率上升20%(定義：透鹽率 = 100%-脫鹽率 % )

　　流量減少10%

　　壓力降上升20 %以上

　　則應更仔細地調查導致此類偏差的原因。

　　通常，小型設備只記錄幾項測量值，且這些值通常并不是標準化值。在這種情況下，應考慮水溫和水中鹽含量變化的影響。這時經驗法則是，溫度每降低1攝氏度，流量減少約3%。

　　一、問題調查

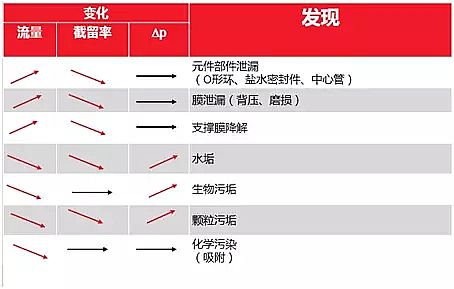

　　毫無疑問，調查過程取決于所發現的問題。如果透鹽率上升，即脫鹽率下降，則表明膜或元件可能出現化學或機械損壞。另一方面，滲透流量減少通常是由于有機、生物或無機污垢所致。下表概述了過濾性能降低的趨勢和潛在原因。

　　然而，定位并處理過濾系統中的問題點并不容易。

　　二、流量增加而脫鹽率下降

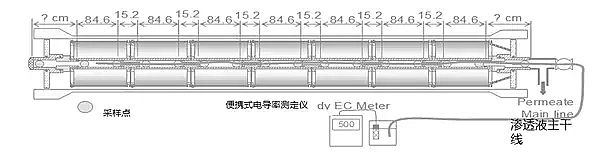

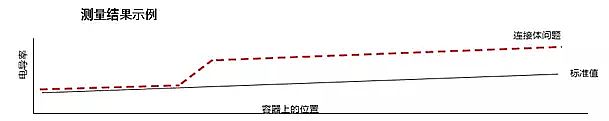

　　如流量增加而脫鹽率下降，在任何測量值顯著升高的情況下，應檢查所有膜殼的產水電導率。針對有明顯問題的任何一根管道，可以采用“中心管測試方法”來識別哪支膜元件。具體測試包括將軟管伸入螺旋卷繞元件的中心管，一直到壓力管的末端，然后慢慢地將其拉出，獲取軟管中的部分滲透液。然后對樣品的電導率進行測試。如果某一點的值突然升高，可根據已經拉出的軟管長度來確定泄漏的位置。

　　泄漏可能是由于元件本身損壞或元件之間的連接管損壞導致。

　　如果所有元件都表現出電導率顯著提高和流量增加，則可能意味著永久性損壞。這可能是由于氯等氧化劑和溶劑等溶解了部分聚合物膜所致，或是由于產水側背壓過大引發膜分層所致。

　　上游元件比下游元件更容易受到氧化的影響。另一方面，膜分層則更容易影響下游元件，因為下游的產水側背壓通常最高。在這種情況下，只能通過元件檢驗進行最終確定，因為這種損壞無法從外部評估。

　　流量增加和脫鹽率下降是反滲透系統泄漏的兩個明確跡象，必須予以補救。通常只能通過更換元件或小部件(如O形密封圈、連接體等)進行補救。

　　三、流量減少

　　如果流量減少或所需的壓力更大，則表明生成了污垢。污垢可降低脫鹽率，具體取決于污垢的生成程度。污垢往往與整個壓力管道的壓力損失加重有關，因為流動渠道被堵塞。

　　有機污垢主要導致上游側管道堵塞，而如果下游側鹽含量較高，可能導致鹽沉淀，即無機污垢或水垢。生物污垢可以擴散到整個系統，因此可存在于各個點。

　　通常可以通過打開壓力管來確定污垢的性質。通常只需快速檢查，便足以發現有機堵塞物、白色鹽晶體或生物質。卸下元件并稱重可確定生成污垢的程度。在確定重量之前，必須排水約15分鐘。例如，一個通常重約16公斤的8英寸元件突然重量超過17公斤，則可能是由于生成了厚重的污垢。在大多數情況下，及時清潔元件可以恢復性能。可采用堿洗法清除有機污垢或生物污垢，采用絡合劑清除酸性區域內的無機污垢。

　　四、總結

　　流量顯著增加、同時脫鹽率下降時一定要視為重大問題，因為這可能是由于膜元件或密封件損壞。一般需要更換損壞的部件。

　　滲透流量減少通常是由污垢所致。在這種情況下，必須確定污垢的程度和性質，以便選擇適當的清洗方法。

　　如果初步檢查沒有得出足夠明確的結果，則有必要進行膜元件解剖。膜元件解剖可在Mülheim a.d. Ruhr的IWW 水資源中心等相應的機構中進行，包括進行膜元件測試和表面分析。

　　但歸根結底，重要的是測試能否消除過濾性能下降的根源，以確保穩定的過濾過程。

如有疑問請撥打：15838253283（微信同號），免費來電咨詢！

更多椰殼活性炭生產廠家詳情點擊：http://m.683996.com/
