一等品緩蝕阻垢劑生產廠家揭開火神山雷神山醫院的防滲秘密：“兩布一膜”施工工藝，了解一下!

　　一等品緩蝕阻垢劑廠家揭開火神山雷神山醫院的防滲秘密：“兩布一膜”施工工藝，了解一下!在湖北省技術交易所組織召開的火神山雷神山醫院科技成果評價會上，火神山和雷神山醫院建造技術獲評整體國際領先水平認證。“兩布一膜”整體防滲施工工藝也成為本工程的一大亮點，我們一起來看看吧!

　　火神山和雷神山醫院雖為抗擊疫情而趕建的臨時醫院，但是在廢水處理這塊一點都不“臨時”：全封閉運行，三級液氯消毒后泵送市政管網;整個基地下方按垃圾填埋場標準鋪設HDPE防滲膜，猶如穿上“防護衣”，雨水全收集全消毒，不讓一滴污水進入地下!

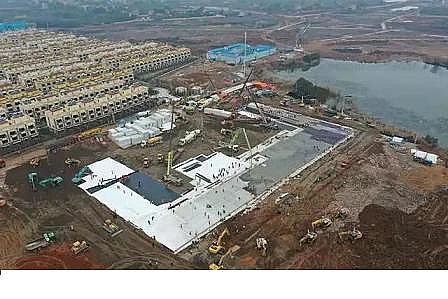

　　▲ 圖為火神山醫院正在鋪設土工布和HDPE防滲膜，3萬平方米HDPE防滲膜為火神山醫院2.5萬平方米的地下基礎穿上“防護衣”，確保不讓一滴污水進入地下。

　　醫院參照垃圾填埋場標準施工，施工結構為“兩布一膜”結構，也就是“兩層土工布及一層HDPE防滲膜”。在平整過的地面上，鋪設厚度為20公分的砂子，并與管道預埋穿插施工，隨后將在上面鋪設“兩布一膜”——兩層土工布及一層HDPE防滲膜，然后再鋪設20公分砂子，具有較強的防滲作用。

　　本次醫院采用的土工布規格為600g/平方米丙綸長絲土工布，HDPE防滲膜規格為2.0mm雙糙面防滲膜。

　　▲ 土工布

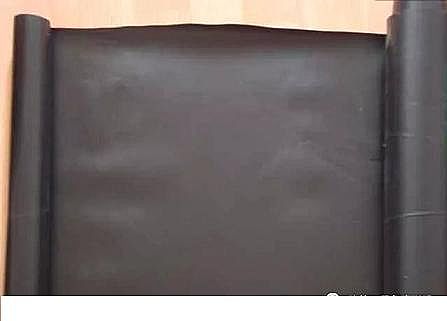

　　▲ HDPE防滲膜

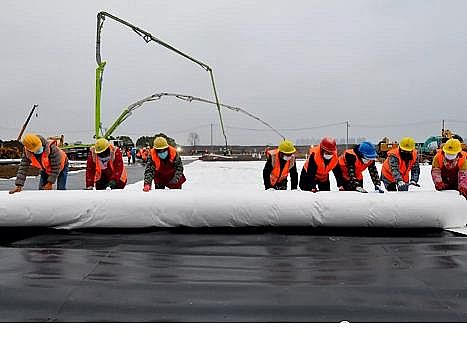

　　▲ “兩布一膜”結構施工

　　HDPE防滲膜施工工藝

　　HDPE防滲膜，又稱HDPE土工膜，全稱高密度聚乙烯土工膜，是采用聚乙烯原生樹脂(以高密度聚乙烯為主要成分)加以一定比例的碳黑黑色母料、抗老化劑、抗氧化劑、紫外線吸收劑、穩定劑等，經單層、雙層、三層共擠技術吹塑而成，是一種防滲效果好、耐酸堿、耐腐蝕、高抗拉、使用壽命長的防滲材料。適用于工程防滲、污水池防滲、垃圾填埋場防滲、尾礦處理場防滲、固廢棄物填埋場防滲等工程。

　　▲ HDPE防滲膜是一種柔性防水材料，連接采用熱熔焊接，焊縫強度高，焊接性能好，具有很高的防滲系數(1×10~17cm/s);具有良好的耐熱性和耐寒性，其使用環境溫度為高溫110℃、低溫-70℃;具有很好的化學穩定性能，能耐80余種強酸、堿等化學腐蝕;具有很高的抗張力強度，具有很高的抗拉強度，能滿足高標準工程項目需要;具有很強的耐候性，有很強的抗老化性能，能長時間裸露使用而保持原來的性能;整體性能好，具有很強的抗拉強度與斷裂伸長率，能夠在各種不同的惡劣地質與氣候條件下使用，地質不均勻沉降應變力強。

　　HDPE防滲膜選材、檢測及施工主要參照技術標準：《土工合成材料聚乙烯土工膜》《聚乙烯(PE)土工膜防滲工程技術規范》《土工合成材料應用技術規范》《土工合成材料測試規程》《垃圾填埋場用高密度聚乙烯土工膜》。防滲設計中HDPE防滲膜材料的主要性能應滿足下表要求：

　　CH-1：普通中(高)密度聚乙烯土工膜

　　CH-2：環保用高(中)密度聚乙烯土工膜

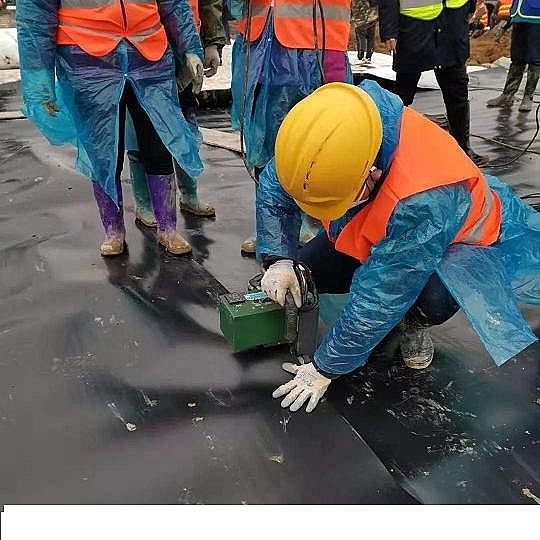

　　HDPE防滲膜連接采用熱熔焊接方式，利用自身的連接形成一個完全封閉的整體防滲體，焊縫強度高，焊接性能好。其原理是利用焊機內電烙鐵加熱土工膜兩面，使土工膜表面熔化，上下滾軸相互擠壓兩層土工膜，使之相互連接在一起。

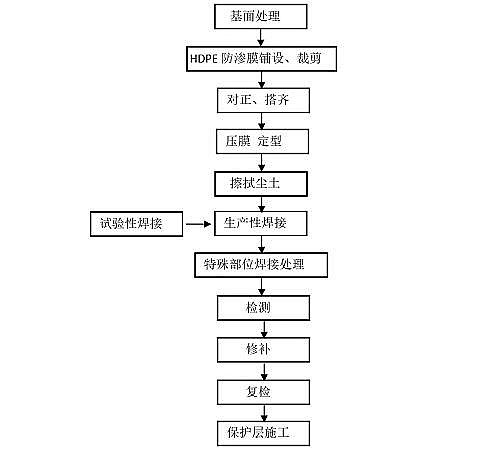

　　HDPE防滲膜施工工藝流程

　　➤ 基面處理

　　1. 平整度：±5cm/m2，基面平整順直;

　　2. 壓實度：90%以上，經碾壓后方可在其上鋪設防滲膜;

　　3. 縱、橫坡度：縱橫坡度宜在2%以上;

　　4. 基面清理：垂直深度2.5cm內不得有尖棱物體。

　　➤ HDPE防滲膜的鋪設、裁剪

　　1. HDPE防滲膜在鋪設前，先對鋪設區域進行檢查、丈量，根據丈量的尺寸將倉庫內尺寸相匹配的防滲膜運至錨固溝平臺，鋪設時根據現場實際條件，采取從上往下“推鋪”的便利方式;

　　2. 鋪設HDPE防滲膜時應力求焊縫最少，在保證質量的前提下，盡量節約原材料;

　　3. 鋪設時應從底部向高位延伸，不要拉得太緊，應留有1.50%的余幅，以備局部下沉拉伸;

　　4. 相鄰兩幅的縱向接頭不應在一條水平線上，應相互錯開1m以上;

　　5. 縱向接頭應距離坡腳、彎腳處1.50m以上，應設在平面上;

　　6. 先邊坡后場底;

　　7. 邊坡鋪設時，展膜方向應基本平行于最大坡度線;

　　8. HDPE防滲膜鋪設完成后，應盡量減少在膜面上行走、搬動工具等，凡能對HDPE防滲膜造成危害的物件，均不應放在膜上或攜帶在膜上行走，以免對膜造成意外損傷。

　　➤ HDPE防滲膜的對正、搭齊

　　1. HDPE防滲膜的鋪設不論是邊坡還是場底，應平整、順直，避免出現褶皺、波紋，以使兩幅防滲膜對正、搭齊;

　　2. 搭接寬度按設計要求，一般為左右10cm。

　　➤ 壓膜定型

　　1. 用砂袋及時將對正、搭齊的HDPE防滲膜壓住，以防風吹扯動;

　　2. 防滲膜的錨固的方法分為三種：溝槽錨固、射釘錨固和膨脹螺栓錨固;野外施工通常情況下，采用溝槽錨固。

　　1)采用溝槽錨固時，視HDPE防滲膜的使用條件及受力情況，其錨固溝槽寬度一般不小于0.5m-1.0m,其深度不得小于0.5m-1.0m;在錨固溝頂部，應按設計要求預留一定量的防滲膜，以備局部下沉拉伸;

　　2)采用射釘錨固時，壓條寬度不小于2cm，厚度不得小于2mm，射釘間距不應大于400mm，壓條明露處應有防腐措施;

　　3)采用膨脹螺栓錨固時，螺栓直徑不小于4mm，其間距不大于0.5mm，施工時，先用備好的沙袋將擺好位置的膜臨時固定，防止大風將HDPE膜吹動移位，然后再進行膨脹螺栓錨固。

　　➤ 擦拭塵土

　　用干凈紗布擦拭焊縫搭接處，做到無水、無塵、無垢。

　　➤ 試驗性焊接

　　1. 試驗性焊接在HDPE防滲膜試樣上進行，以檢驗和調節焊接設備;

　　2. 試驗性焊接是與生產性焊接相同的表面和環境條件下進行的。

　　➤ 生產性焊接

　　1. 只有通過試驗性焊接，才能進行生產性焊接;

　　2. 焊縫處HDPE防滲膜應熔接為一個整體，不得出現虛焊、漏焊或者超焊;

　　3. 不論生產性焊接還是試驗性焊接，必須保持焊接的溫度、速度，使焊接達到最佳效果;

　　4. 只有在修補和雙縫焊接機不能操作的地方用焊槍進行修補;

　　5. 應對焊接機械定時保養，要經常清理焊機設備中的殘留物;

　　6. HDPE防滲膜焊接特殊部位處理。

　　1)邊坡交匯處：鋪設和焊接均屬特殊情況，要根據實際狀況特殊裁剪，方能使防滲膜緊貼壩坡基底，否則，會造成“懸空”或“起鼓”現象;

　　2)庫區的邊坡與庫底的交匯處：先把防滲膜順著壩面鋪設在距盲溝1.5米遠以外處，再與庫底膜相連;相鄰兩幅的焊接：先焊接好后，再壓往盲溝內。

　　➤ 檢測

　　HDPE防滲膜焊接后，應對下列部位進行檢測：全部焊縫、焊縫結點、破損修補部位、漏焊、虛焊的補焊部位、前次檢驗不合格再次補焊部位。

　　➤ 修補

　　對檢測不合格的地方進行修補時，需用大于損壞部位面積一倍以上的母材進行修補，焊機不能操作的部位才能用焊槍進行修補。

　　➤ 保護層施工

　　HDPE防滲膜焊接后，應及時覆蓋保護層，避免陽光直射引起材料老化。在坡面坡度較大因失穩而不易鋪設覆土或砂石保護層時，可以采用噴射砼保護層的施工方法。噴射砼要按設計要求設置變形縫并及時灑水養生，以免砼層開裂影響保護效果。若采用素土和砂墊層時，應壓實或摻其他有固結作用的改良材料使覆蓋物板結、穩固避免雨水沖刷而使防滲膜裸露。保護層施工時應滿足以下要求：

　　1. HDPE防滲膜鋪設及焊接合格后，應及時填筑保護層，填筑保護層的速度應與鋪設HDPE防滲膜的速度相適應;

　　2. 保護層的厚度應在10cm以上;

　　3. 保護層的材料應符合設計要求，其中不得含易刺破HDPE防滲膜的尖銳物或雜物。

更多一等品緩蝕阻垢劑廠家詳情點擊：http://m.683996.com/
